Solpanelskabel

Planera den bästa solcellskonfigurationen för ditt PV-system

Planering av solpanelskonfigurationen hjälper dig att säkerställa rätt spänning/strömutgång för ditt PV-system. I det här avsnittet förklarar vi vad dessa föremål är och deras betydelse.

Maximal DC-ingångsspänning

För säkerhetens skull, överensstämmelse med NEC-föreskrifter och kompatibilitet med de tekniska specifikationerna för en strängväxelriktare är det viktigt att ställa in en maximal gräns för DC-spänningen. Medan NEC-föreskrifterna anger en gräns på 600V för PV-system i bostäder, kan denna tröskel variera beroende på den specifika centraliserade växelriktaren som används.

Å andra sidan har en strängväxelriktare ett specifikt minimikrav på DC-ingångsspänning för att den ska börja fungera, vilket är en avgörande faktor att ta hänsyn till vid planering och konfiguration av PV-system. Denna minimispänning kan variera avsevärt beroende på modell och märke för den valda växelriktaren.

Maximal DC-ingångsström

De tekniska specifikationerna för växelriktaren innebär en begränsning av den maximala DC-ingångsströmmen. Denna begränsning bestäms utifrån ström-spänningskurvan (IV-kurva) för en solcell. När du kopplar solpaneler är det viktigt att ta hänsyn till detta, och se till att systemets DC-utgång inte överskrider växelriktarens maximala inströmsgräns.

Antal MPPT Trackers

MPPT-trackers spelar en viktig roll för att maximera uteffekten för PV-system genom att analysera IV-kurvan. Centraliserade växelriktare utrustade med flera MPPT-trackers kan optimera strömgenerering för solpanelssträngar som kan ha olika specifikationer, vilket möjliggör anslutning av mer komplexa solpaneler till växelriktaren. Om din växelriktare har två eller flera MPPT-ingångar är det avgörande att använda dem effektivt, särskilt i scenarier som involverar flera panelorienteringar eller skuggningsproblem.

Koppla in din solcellspanel: Steg-för-steg-guide

Fram till denna punkt har du lärt dig om nyckelbegrepp och planeringsaspekter att tänka på innan du kopplar solpaneler. Nu, i det här avsnittet, ger vi dig en steg-för-steg-guide om hur du kopplar solpaneler.

Ansluta en PV-kontakt till din PV-kabel

De flesta solpaneler är utrustade med förinstallerade MC4-kontakter, vilket underlättar sammankopplingen mellan panelerna. För systemets ändpunkter kan man använda MC4-förlängningskablar, som finns i olika längder, för att länka solcellsanläggningen till växelriktaren.

Men att förstå hur man installerar en PV-kontakt korrekt är fortfarande avgörande. Det kan finnas tillfällen eller avsnitt där du behöver göra anslutningen manuellt, vanligtvis när en MC4-förlängningskabel av önskad längd inte är tillgänglig.

Stegen för att lägga till solcellskontakter till PV-ledningar är följande:

Skala av den yttre isoleringen från tråden för att exponera de inre ledarna.

Placera anslutningsplattan på den avskalade tråden och använd ett pressverktyg för att säkert fästa den.

Börja med att sätta in de nedre delarna av kontakten, som vanligtvis inkluderar terminalkåpan, dragavlastaren och kompressionshylsan. Se till att de är korrekt inriktade och på plats.

Sätt sedan in de övre komponenterna, som består av säkerhetsfolien, MC4-kontakthöljet han eller hon, och O-ringen. Se till att dessa delar också är korrekt inriktade.

Montera försiktigt ihop alla komponenter och dra åt dem för hand i måttlig grad. Dra inte åt för hårt i början.

Använd slutligen ett monteringsverktyg för solkontakt för att applicera det slutliga vridmomentet på MC4-kontakten, vilket säkerställer en säker och pålitlig anslutning.

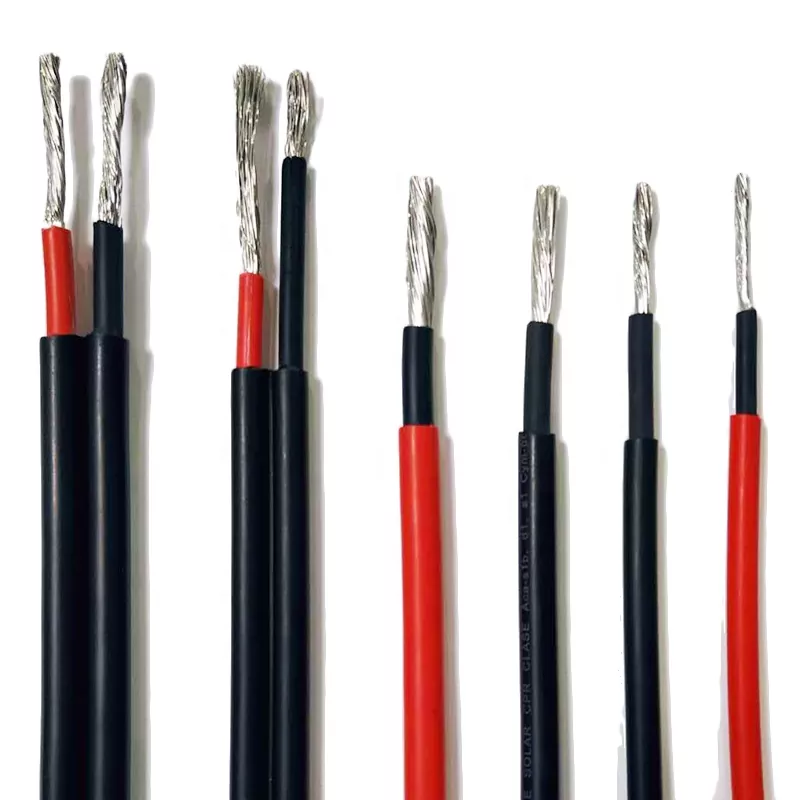

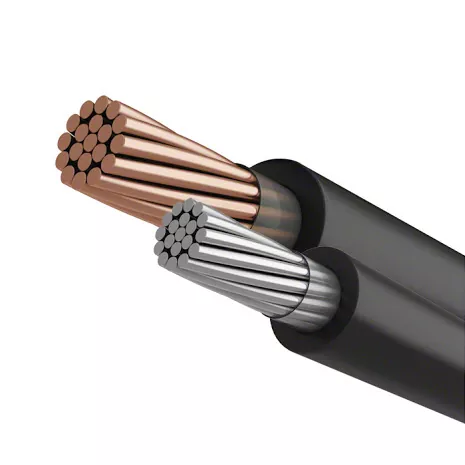

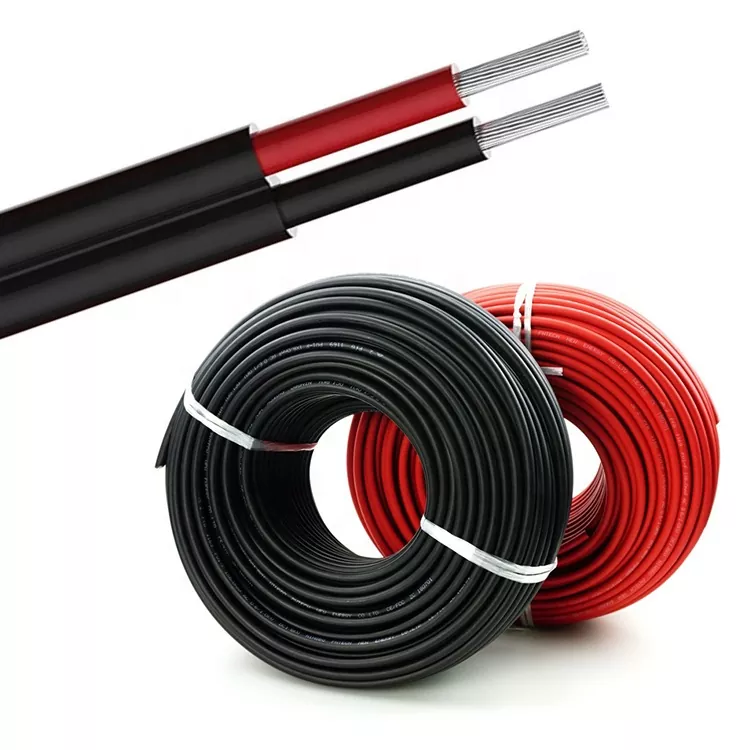

DAYA solpanelskabeldetaljer

DAYA Solpanelskabel Arbetsförhållanden

PV fördelar

PV-moduler fungerar under höga temperaturer och olika miljöförhållanden. Enligt NEC-riktlinjerna måste vissa PV-arrayapplikationer använda USE-2 eller PV-tråd, som båda måste uppfylla specifika solljusmotstånd och temperaturklassificeringar som är lämpliga för installationsmiljön.

PV-kablar är speciellt utformade för solcellsapplikationer, medan USE-2-kablar vanligtvis är avsedda för underjordiska serviceingångar. Båda kabeltyperna innehåller vanligtvis XLPE-isolering och kan vara solljusbeständiga eller lämpliga för direkt nedgrävning.

PV-tråden skiljer sig dock från USE-2-tråden när det gäller isoleringstjocklek, spänningsklasser och driftstemperaturer. PV-tråd har tjockare isoleringsskikt, vilket gör den lämplig för skydd mot tuffa miljöer. USE-2-kablar är klassade för upp till 600 V, medan PV-kabel finns i tre spänningsklasser: 600 V, 1 kV och 2 kV. Dessutom har USE-2-kablar en maximal driftstemperatur på 90ºC, medan PV-kabel kan klassificeras för högre temperaturer.

Speciellt är PV-tråd en av de få enkelledarledningstyper som kan klassificeras över 600 V och som kan grävas ner direkt i enlighet med NEC-standarder, utan behov av ytterligare skärmning.

Förpackning:

--100m/spole med krympande filmomslag, 6 rullar per ytterkartong.

--100m/spole, spole kan vara av papper, plast eller ABS, sedan 3-4 spolar per kartong,

--200m eller 250m per trumma, två fat per kartong,

--305m/Trätrumma, en trumma per ytterkartong eller palllastning,

--500m/trätrumma, en trumma per ytterkartong eller palllastning,

--1000m eller 3000m trätrumma, sedan lastning av pallar.

* Vi kan också erbjuda skräddarsydd OEM-förpackning enligt kunders önskemål.

Leverans:

Hamn: Tianjin eller andra hamnar enligt dina krav.

Sjöfrakt: FOB/C&F/CIF offert är alla tillgängliga.

*För vissa länder som Afrika, länder i Mellanöstern är vår offert för sjöfrakt mycket billigare än vad kunder får från lokala fraktbyråer.

DAYA solpanelskabelparameter (specifikation)

DAYA solpanelskabelservice

Försäljning

Vi tillhandahåller teknisk support och kompletta kraftdistributionslösningar skräddarsydda efter dina behov. Om konstruktionsritningarna du tillhandahåller bedöms som omöjliga kommer vi att optimera planen och anpassa den med måtten på skåpet, utrustningens placering osv. Vi kommer också att optimera konfigurationen av produkterna så att de uppfyller dina krav.

Efterförsäljning

Om något problem uppstår ger vi först support via telefon eller e-post. Vi kommer att utföra en fjärrfelsökning vid behov. Dessutom kommer våra produkter med en felsökningsmanual som referens när du försöker hitta felet och lösa problem själv. De flesta problem kan lösas med de ovan nämnda metoderna. Vi kommer att checka in varje år eller så för att få detaljerad information om din utrustning för att få en bättre förståelse av det inre arbetet.

Vårt kundtjänstlöfte

1. Vi kommer snabbt att lösa problemet efter att ha mottagit problemrapporten eller reparationsbegäran.

2. Vi förklarar sedan orsaken till felet i detalj och eventuella avgifter kommer att debiteras enligt marknadsprissättning.

3. Om vi ​​tar tillbaka några delar för inspektion kommer vi att applicera ömtåliga dekaler på dem eller skriva ner deras serienummer för att bibehålla delarnas säkerhet.

4. Om ditt klagomål anses vara giltigt kommer vi att återbetala reparationsavgifter till dig på plats.

Vanliga frågor om DAYA solpanelskabel

1.F: Är du en tillverkare eller handlare?

A: Vi är alla, företagets huvudverksamhet för lågspänningsställverk, kraftdistributionsskåp, explosionssäker skåpdesign, produktion och systemprogrammering.

2.F: Om du ska stödja OEM/ODM? Kan du designa utrustningen enligt vår storlek?

S: Naturligtvis kan vi anpassa vilken produkt som helst efter kundens krav, och vi kan tillhandahålla designlösningar och lösningar.

3.F: Varför ska jag köpa av dig istället för någon annan?

S: Först och främst kan vi ge alla kunder mycket professionell support bestående av IT-konsulter och serviceteam. För det andra har våra huvudingenjörer mer än 20 års erfarenhet av utveckling av kraftdistributionsutrustning.

4.F: Hur är det med leveranstiden?

S: Generellt är vår leveranstid cirka 7-15 dagar. Även om det beror på kraven från kunder och

mängd produkter.

5.F: Hur är det med försändelsen?

S: Vi kan ordna leverans med DHL, FedEx, UPS, etc. Naturligtvis kan kunderna också använda sina egna speditörer.

6.F: Vad sägs om betalningsvillkoren?

A: T/T, Paypal, Apple Pay, Google Pay, Western Union, etc. Självklart kan vi diskutera detta.
