Transformator av torr typ: Vad bör du veta innan du väljer en?

1. Vad är en torrtransformator?

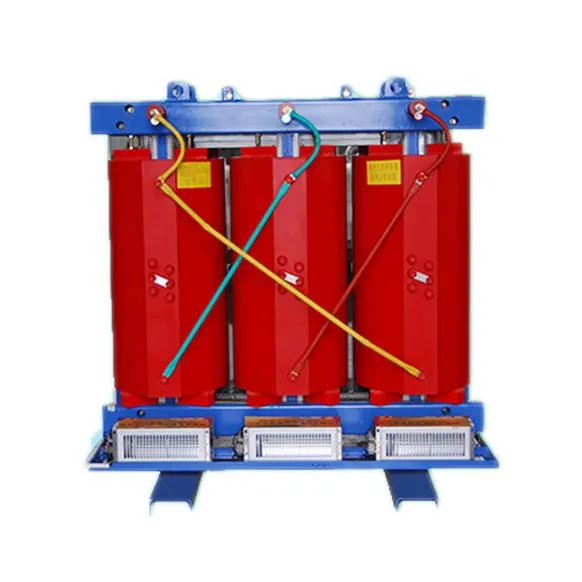

A transformator av torr typ är en statisk elektrisk enhet som överför energi genom elektromagnetisk induktion utan att använda vätska (olja) för isolering eller kylning. Istället är dess kärna och lindningar inkapslade i solida isoleringsmaterial som epoxi- eller polyesterharts, och värmen avleds genom naturlig eller forcerad luftcirkulation.

Denna design eliminerar helt risken för oljeläckor och bränder, vilket gör transformatorer av torr typ till det föredragna valet för inomhusinstallationer, tätbebyggda byggnader och miljökänsliga områden.

2. Viktiga fördelar och typiska tillämpningar

Vanliga applikationer:

Sjukhus, datacenter, höghus
Industrianläggningar (kemikalier, textilier, gruvdrift)
Förnybara energisystem (landbaserad vind, solenergi)
Marina och offshoreplattformar (med lämpliga höljen)
Begränsningar att tänka på:
Högre initial kostnad än oljefyllda transformatorer
Lägre värmeavledningseffektivitet – generellt begränsad till värden under ~2 000 kVA i standardutföranden
Något högre hörbart ljud i vissa fall

3. Två huvudtyper: VPI vs. Cast Coil

Urvalstips: Om din webbplats har hög luftfuktighet, frätande gaser eller ofta spolningar, välj gjuten spole. För rena, torra inomhusmiljöer ger VPI det bästa värdet.

4. Nyckelvalsparametrar

Få dessa rätt innan du anger en transformator.

5. Installation och driftsättning

En bra transformator kan gå sönder i förtid om installationen är slarvig. Följ dessa kritiska punkter.

Plats & Röjning

• Installera i ett torrt, välventilerat utrymme – fritt från frätande gaser, droppande vatten och översvämningsrisk.

• Håll minst 12–18 tum (30–45 cm) fritt utrymme runt höljet för luftcirkulation.

Fundament & Montering

• Placera på en jämn, vibrationsbeständig bas som kan bära hela vikten.

• Använd antivibrationsdynor om golvresonans är möjlig.

Elektriska anslutningar – Göra

• Använd flexibla koppar-/alu-länkar till terminaler – detta förhindrar mekanisk påfrestning från att dra i bussningar.

• Dra åt alla skruvförband till de momentvärden som anges i manualen. Överdragning kan skada gängorna; under åtdragning orsakar heta punkter.

• Jordning: Anslut både höljet och nollpunkten stadigt till stationens jordnät.

Kontroller före idrifttagning

Isolationsresistanstest: Använd en megohmmeter (500 V eller 1000 V skala). Minsta acceptabla värde: 2 MΩ per kV märkspänning. Om den är lägre, torka ut lindningarna innan strömförsörjning.
Kontrollera att alla interna anslutningar stämmer överens med märkskyltens diagram.
Testa fläktens funktion och termostat/termistorlarm innan du sätter i drift.

6. Daglig drift & underhåll – det verkliga arbetet

Kom ihåg: Lågt underhåll betyder inte inget underhåll. Lite omsorg räcker långt mot en livslängd på 20–30 år.

Städning – Prioriteten nummer 1

Dammackumulering är den enskilt största fienden till transformatorer av torr typ. Det fångar värme, främjar partiell urladdning och minskar dielektrisk styrka.

Rengör minst en gång om året – oftare i dammiga eller industriområden.
Använd en dammsugare med ett icke-metalliskt munstycke, eller torr tryckluft vid < 25 psi (170 kPa) – använd aldrig högt tryck, vilket kan skada isoleringen eller tvinga damm djupare.

Visuella och mekaniska inspektioner (var 6–12 månader)

Isoleringsövervakning

• Registrera isolationsmotståndsvärden varje år (eller efter större arbeten).

• Jämför med tidigare avläsningar – en konsekvent nedåtgående trend är en varningssignal även om det absoluta värdet fortfarande är över minimum.

7. Vanliga fel och praktiska åtgärder

8. Snabbreferens – urvalschecklista

1. ☐ Lastberäkning + 20-25 % marginal

2. ☐ Spänningsklassificering matchar systemet

3. ☐ Isolationsklass – F eller H, baserat på omgivning

4. ☐ Typ – VPI (ren inomhus) vs Cast Coil (hård)

5. ☐ IP-klassning – IP20 (inomhus) / IP23+ (utomhus/våt)

6. ☐ Kylning – naturlig eller fläktstödd

7. ☐ Frigång, ventilation och golvbelastning verifierad

8. ☐ Jordnings- och vridmomentvärden dokumenterade

A transformator av torr typär en investering i säkerhet, tillförlitlighet och miljöefterlevnad. Dess framgång på området beror mindre på namnskylten och mer på tre praktiska val:

• Välj med realistiska marginaler och miljöskydd.

• Installera med omsorg – bra anslutningar och bra luft.

• Underhåll med regelbunden rengöring och trendbaserad övervakning.

Gör dessa tre saker bra, så kommer din transformator av torrtyp att leverera årtionden av problemfri service.
