Hur säkerställer en mellanspänningskabel tillförlitlig kraftöverföring?

Artikelabstrakt

Mellanspänningskablar (MV).spelar en central roll i distributionen av elektrisk kraft, och överbryggar gapet mellan lågspänningssystem och högspänningsnät. Den här artikeln ger en djupgående undersökning av MV-kabeltyper, tekniska parametrar, installationsmetoder och underhållsöverväganden. Den belyser kritiska faktorer som påverkar kabelprestanda och tillförlitlighet, och ger praktisk vägledning för ingenjörer, anläggningschefer och inköpsproffs som söker högkvalitativa lösningar från pålitliga tillverkare som DAYA.

Innehållsförteckning

• Artikelöversikt
• Översikt över mellanspänningskabel
• Typer och konstruktion
• Tekniska specifikationer och parametrar
• Riktlinjer för installation och hantering
• Vanliga frågor om mellanspänningskabel
• Slutsats och kontaktinformation

Artikelöversikt

• Introduktion till mellanspänningskablar och deras tillämpningar
• Klassificering och konstruktionsegenskaper
• Prestandaparametrar och elektriska egenskaper
• Installation bästa praxis och miljöhänsyn
• Vanliga driftsproblem och felsökning
• Val av leverantör och underhållsvägledning
• Vanliga frågor och professionella rekommendationer

Översikt över mellanspänningskabel

Mellanspänningskablar är utformade för att överföra elektrisk kraft i spänningsområdet 1 kV till 35 kV. De fungerar som ryggraden i industriella, kommersiella och kommunala kraftdistributionssystem. Den primära funktionen hos MV-kablar är att säkerställa tillförlitligt strömflöde med minimala förluster samtidigt som höga säkerhetsstandarder bibehålls.

Dessa kablar är avgörande i applikationer som sträcker sig från transformatorstationer till fabriksdistributionsnätverk, vilket säkerställer oavbruten strömförsörjning även under fluktuerande belastningsförhållanden. Tillverkare som DAYA tillhandahåller skräddarsydda MV-kabellösningar för att möta varierande miljö- och regulatoriska krav.

Typer och konstruktion

MV-kablar klassificeras baserat på isoleringsmaterial, ledartyp och applikationskrav. Vanliga typer inkluderar:

• XLPE (Cross-Linked Polyethylene) Isolerade kablar: Kända för hög termisk och mekanisk beständighet.
• PVC (Polyvinyl Chloride) Isolerade kablar: Lämplig för måttliga temperaturer och flexibel installation.
• Enkelkärniga och flerkärniga kablar: Valet beror på lastbalansering och nätverksdesign.
• Bepansrade och obepansrade varianter: Bepansring ger ytterligare mekaniskt skydd i underjordiska eller utsatta installationer.

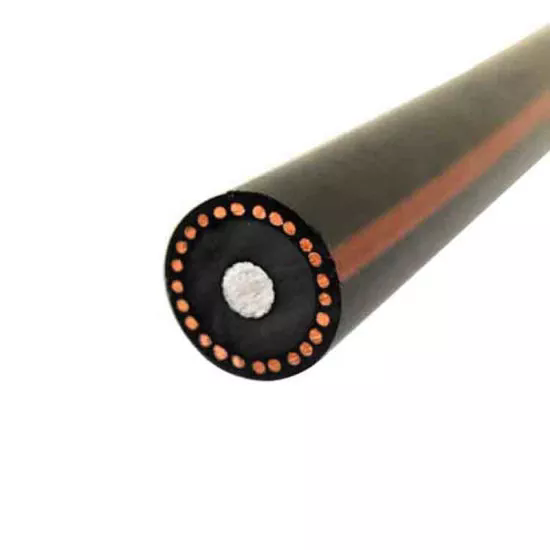

Konstruktionen av MV-kablar involverar vanligtvis en koppar- eller aluminiumledare, halvledande skärmar, isolerande skikt, metalliska eller polymeriska mantlar och yttre skyddsmantel. Varje lager bidrar till elektrisk prestanda, mekanisk styrka och miljöskydd.

Tekniska specifikationer och parametrar

Att välja rätt MV-kabel kräver förståelse för dess elektriska, mekaniska och miljömässiga specifikationer. Nyckelparametrar inkluderar:

Rätt hänsyn till dessa parametrar säkerställer minimal energiförlust, ökad säkerhet och långvarig hållbarhet.

Riktlinjer för installation och hantering

Korrekt installation är avgörande för prestanda och säkerhet. Viktiga metoder inkluderar:

• Utför inspektion före installation för att verifiera ledarintegritet och isoleringskvalitet.
• Använd rätt dragteknik för att undvika mekanisk påfrestning utöver rekommenderade böjradier.
• Säkerställer korrekt avslutning och skarvning med certifierade tillbehör.
• Upprätthålla separation från värmekällor, vatteninträngande områden och zoner med hög elektromagnetisk interferens.
• Genomför periodiska tester för isolationsresistans, kontinuitet och termisk prestanda.

Installationen måste följa lokala elföreskrifter och internationella standarder för att förhindra driftfel och förlänga kabelns livslängd.

Vanliga frågor om mellanspänningskabel

F: Vilka faktorer avgör valet mellan koppar- och aluminiumledare?

S: Koppar ger lägre resistivitet och högre strömförande kapacitet men är tyngre och dyrare. Aluminium är lättare och mer ekonomiskt, lämpligt för längre körningar och överliggande applikationer.

F: Hur ofta ska MV-kablar inspekteras?

S: Visuella inspektioner bör utföras årligen. Elektrisk testning inklusive mätning av isolationsresistans rekommenderas vart 3–5 år, beroende på miljöförhållanden och driftsbelastning.

F: Kan MV-kablar användas både inomhus och utomhus?

A: Ja. Val av isolering, mantel och pansar baseras på exponering, temperatur, UV-strålning och fuktnivåer för att säkerställa säker drift i båda miljöerna.

Slutsats och kontaktinformation

Mellanspänningskablar är en integrerad del av säker och effektiv kraftdistribution. Att förstå deras typer, konstruktion, tekniska parametrar och korrekt installation säkerställer tillförlitlighet och livslängd för elektriska nätverk.DAYAtillhandahåller ett omfattande utbud av MV-kablar utformade för att möta industriella och kommersiella krav med höga kvalitetsstandarder.

För detaljerad produktinformation, skräddarsydda lösningar eller projektkonsultation, vänligenkontakta ossoch diskutera dina behov av kraftdistribution med vårt professionella team.
